TSMC vừa làm rõ hơn lộ trình chip thế hệ mới, khi tiến trình TSMC A16 1.6nm được mô tả là nhanh hơn khoảng 8 đến 10% hoặc tiết kiệm điện 15 đến 20% so với N2P, tức nhánh nâng cấp của 2nm. Điểm đáng chú ý không chỉ nằm ở hiệu năng, mà còn ở việc công nghệ cấp điện từ mặt sau của wafer sẽ bước vào sản xuất hàng loạt trong quý 4/2026. Với TSMC, đây cũng là cách kéo 2nm tiến gần hơn tới lớp chip thương mại tiếp theo thay vì chỉ dừng ở một mốc phòng thí nghiệm. Với người dùng phổ thông, đây là nền tảng để chip AI, smartphone và laptop về sau vừa mạnh hơn vừa mát hơn trong cùng giới hạn pin hoặc công suất. Nó cũng cho thấy cuộc đua làm chip đang chuyển từ việc chỉ thu nhỏ transistor sang tối ưu cả cách cấp điện và đi dây.

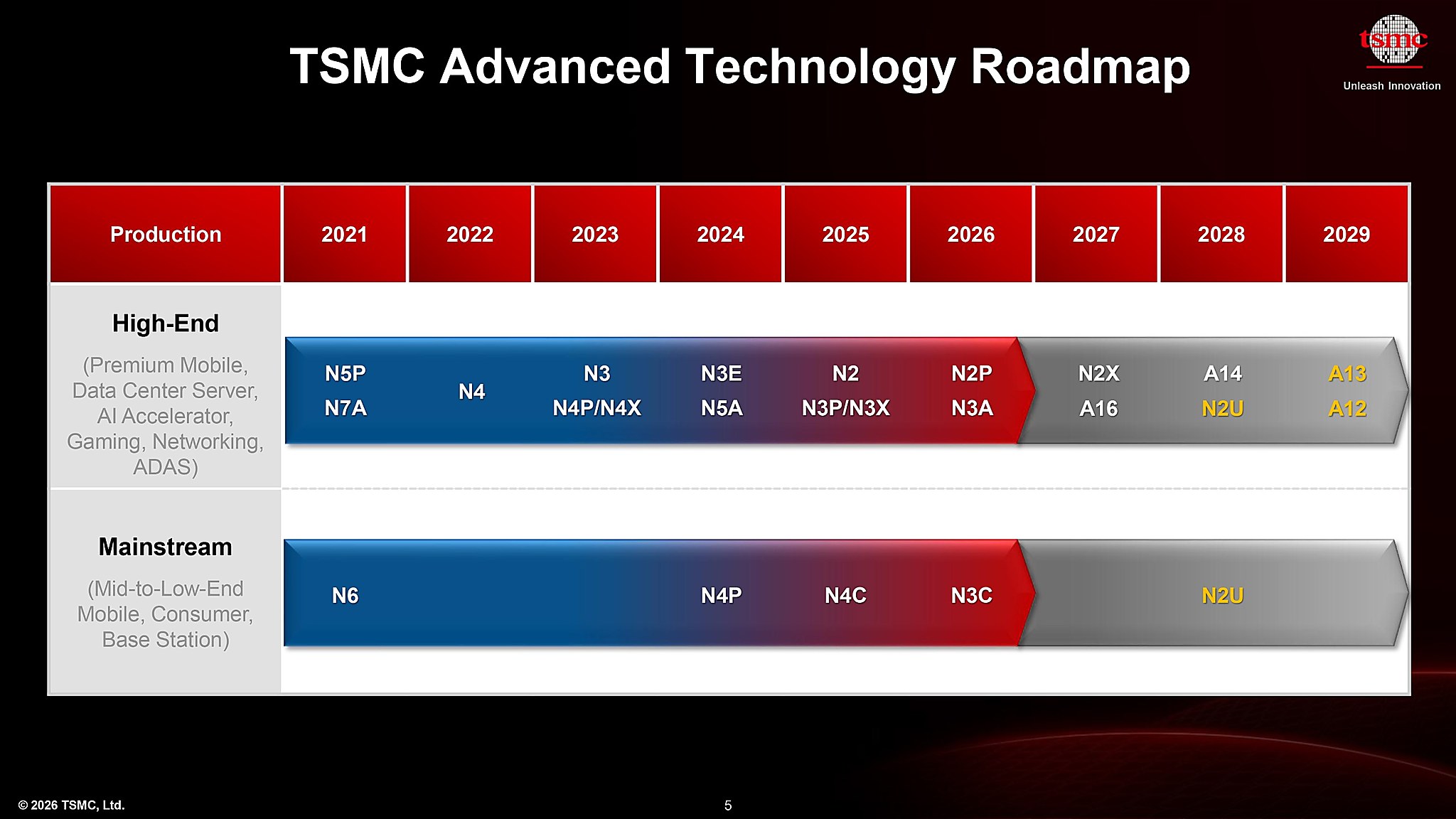

Vì sao bước nhảy này quan trọng hơn con số 1.6nm
TSMC A16 1.6nm không đơn thuần là một bản thu nhỏ tiếp theo, mà là cột mốc mở đầu cho giai đoạn Angstrom của hãng. Thay đổi lớn nhất là Super Power Rail, cách TSMC gọi hệ thống cấp điện từ mặt sau của đế bán dẫn, giúp tách đường cấp nguồn khỏi phần tín hiệu ở mặt trước. Nói dễ hiểu, chip có thêm không gian để truyền dữ liệu và bớt hao hụt điện trên đường đi, nên nhà thiết kế có thể đẩy xung cao hơn hoặc giữ cùng tốc độ nhưng giảm điện năng tiêu thụ.
Đây là lý do A16 hợp với các bộ xử lý nhiều khối tính toán, nơi mật độ linh kiện dày và nhu cầu cấp điện ổn định quan trọng không kém số nhân. Trong bối cảnh trung tâm dữ liệu AI ngày càng phình to, những cải tiến ở tầng nền như vậy sẽ tác động trực tiếp tới khả năng duy trì hiệu năng liên tục, nhất là khi các hãng còn phải kết hợp thêm công nghệ đóng gói chip AI để ghép nhiều die trong cùng một hệ thống.
Không chỉ máy chủ AI hưởng lợi. Với thị trường di động, tiến trình mới có thể giúp nhà sản xuất giữ mức hiệu năng cao lâu hơn mà không phải tăng pin hoặc làm máy dày thêm. Điều này đáng chú ý khi cuộc đua trải nghiệm trên SoC smartphone ngày càng phụ thuộc vào hiệu quả điện năng, vì vài phần trăm tiết kiệm điện ở tầng silicon có thể đổi lấy thời lượng pin và nhiệt độ dễ chịu hơn.
Người dùng phổ thông sẽ thấy tác động ở đâu từ 2027 trở đi
Người mua máy sẽ không thấy chip A16 xuất hiện ngay trong cuối 2026, vì đó mới là mốc sản xuất hàng loạt. Khoảng thời gian hợp lý hơn để sản phẩm thương mại dùng TSMC A16 1.6nm xuất hiện là 2027 đến 2028, trước hết ở chip cao cấp cho AI và máy chủ, sau đó mới lan dần xuống laptop mỏng nhẹ và smartphone flagship. Diễn biến này khá giống cách những cải tiến ở chip cuối cùng sẽ quyết định trải nghiệm trên smartphone sau vài mùa sản phẩm.
| Điểm chính | TSMC công bố gì | Ý nghĩa thực tế |
| Tăng tốc độ | Nhanh hơn 8-10% so với N2P | Chip có thể đẩy hiệu năng cao hơn trong cùng diện tích |
| Giảm điện năng | Tiết kiệm 15-20% điện ở cùng tốc độ | Dễ kiểm soát nhiệt và cải thiện pin hoặc chi phí vận hành |
| Sản xuất hàng loạt | Bắt đầu vào Q4/2026 | Thiết bị thương mại nhiều khả năng rơi vào giai đoạn 2027-2028 |
Điểm cần nhớ là tiến trình càng mới không tự động biến mọi thiết bị thành nhanh hơn thấy rõ trong mọi tác vụ. Mức lợi ích thực tế còn phụ thuộc cách từng hãng thiết kế CPU, GPU, NPU, bộ nhớ và hệ thống tản nhiệt. Tuy vậy, khi nền tảng cấp điện tốt hơn, các hãng có nhiều dư địa hơn để cân bằng giữa pin, nhiệt và hiệu năng thay vì phải hy sinh một yếu tố để cứu yếu tố còn lại.
Theo mô tả trên trang công nghệ A16 của TSMC, tiến trình này còn hướng tới cải thiện mật độ logic và phù hợp với các thiết kế có đường tín hiệu phức tạp. Vì vậy, TSMC A16 1.6nm đáng chú ý không phải vì cái tên 1.6nm nghe nhỏ hơn, mà vì nó cho thấy ngành bán dẫn đang bước sang giai đoạn tối ưu hiệu quả điện năng, nơi người dùng cuối sẽ hưởng lợi bằng thiết bị bền sức hơn trong các tác vụ nặng.
